什么是變速箱再制造 變速箱再制造就是將不滿足使用條件的舊變速箱拆解后，根據零件的失效程度，替換或修復不合標準的零件，再按新變速箱制造標準進行裝配，恢復其技術性能的過程。

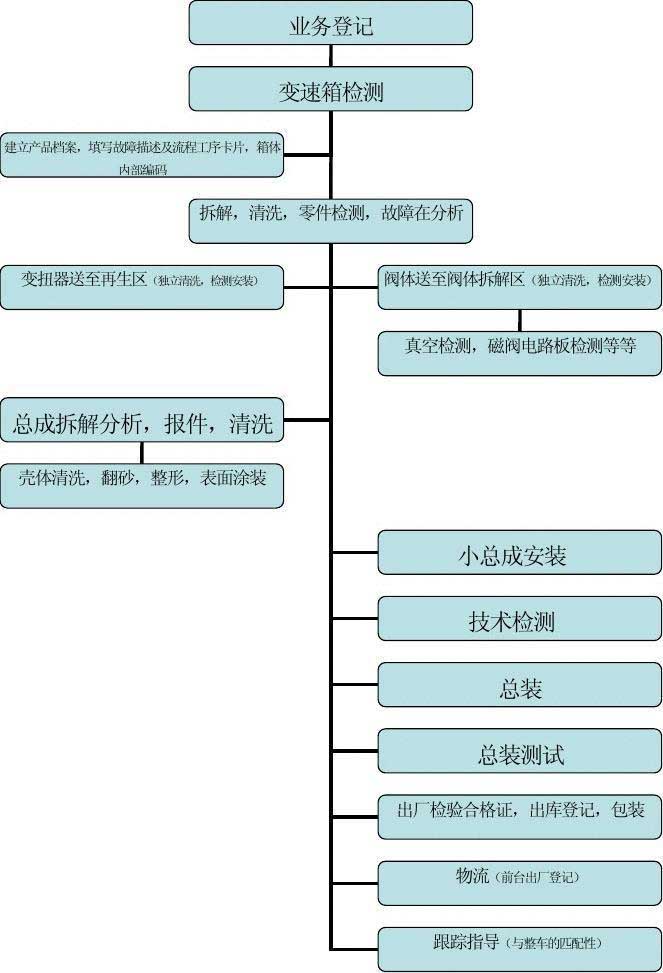

和變速箱大修有什么區別 那變速箱再制造和變速箱大修有什么區別呢?其實最大的區別在于大修只能恢復變速箱部分性能，而據大眾官方公布，再制造的變速箱具有和新變速箱完全一樣的性能。 對于用戶而言，再制造比起大修還有一個時間優勢。大修變速箱往往需要很長的時間，對車主用車造成很大不便。但如果使用再制造變速箱的話，僅僅需要更換變速箱的時間，非常方便。 再制造的工藝流程
之所以說再制造能夠完全恢復變速箱的性能，是由于再制造和大修工藝完全不一樣而產生的。
變速箱測試臺技術規格書
一、測試參數
1、輸入轉速；
2、輸出轉速；
3、輸出扭矩
4、輸出功率；
5、溫度；
6、壓力；
7、流量
、設備組成
序號
型號
性能參數
1
變頻控制柜（現貨）
ABB變頻器
額定功率：160KW
額定電流：293A
額定電壓：380V
2
驅動電機（現貨）
額定功率：160KW
額定轉速：3000r/min
最高轉速：8000r/min
3
計算機控制系統（現貨）
研華610工業計算機
23寸液晶顯示器
HP1008激光打印機
數據采集單元
測控軟件
琴臺式操作臺
通過控制變頻器來改變驅動電機轉速
數據采集溫度、壓力、流量、轉速
數據記錄保存打印
溫度傳感器3個
壓力傳感器3個
流量傳感器1個
轉速扭矩傳感器1個
4
大扭矩負載電機（現貨）
大扭矩負載電機
額定功率：160KW
額定轉速：1000r/min
額定加載扭矩：1500Nm
最高轉速：3000r/min
5
負載電機控制柜（現貨）
ABB變頻器
額定功率：160KW
額定電流：293A
額定電壓：380V
6
加載端扭矩傳感器（現貨）
量程2000Nm
7
電纜線
電機至控制柜 長度15米
8
鑄鐵平臺（現貨）
9
驅動電機墊高件
10
加載電機墊高件
11
扭矩傳感器墊高件
12
彈性聯軸器
13
包裝運輸 現場調試

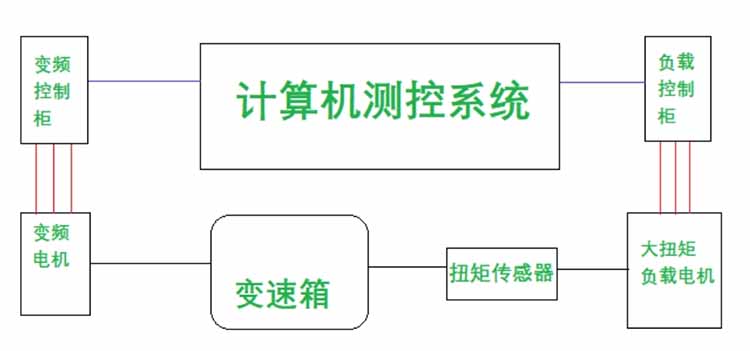

三、系統框圖
1、變頻電機連接變速箱輸入端
2、變速箱輸出端連接扭矩傳感器
3、扭矩傳感器連接大扭矩負載電機
4、計算機測控系統采集溫度、壓力、流量、轉速、扭矩信號，控制變頻電機轉速值，控制負載電機加載扭矩值
四、 質量保證：
●質量保證期自終驗收之日起12個月；
●供方必須保證提供的儀器設備是全新的、未使用過的；
●質量保證期內，在正常情使用況下，由于產品內在缺陷而造成的故障均由供方負責。
五、 售后服務：
●供方在接到設備故障的正式通知后，1小時之內做出響應，
如需現場解決，將24小時之內趕到需方現場加以解決；
●所提供產品，凡在質保期內出現產品質量問題，我公司負責免費更換相關的零部件；
●提供廣泛而優惠的技術支持及備件供應；
●控制軟件享受終身免費升級；
●定期走訪用戶，了解設備的運行狀況，并及時與用戶溝通；
六、 需方準備工作：
1、變速箱控制系統、潤滑系統，保證變速箱正常運行
2、變速箱安裝固定
| ||||||||||||||||||||||||||||||||||||||||||
